上懸式人工卸料離心機
上懸式離心機
- 產品描述
-
- 商品名稱: 上懸式人工卸料離心機
- 商品編號: XR1200-N
上懸式人工卸料離心機主要由轉動部分、機殼部分、機架部分、制動裝置、及電器控制部分組成。
♦ 離心機結構簡述
上懸式人工卸料離心機主要由轉動部分、機殼部分、機架部分、制動裝置、及電器控制部分組成。
•轉動部分：主軸上端通過聯軸節與電動機相連接，緊接聯軸節裝有球面軸承室，當離心機運轉時可自動調心。主軸中部裝有制動盤體，制動盤體連接著制動盤，主軸下端借鍵及圓錐配合與轉鼓連接。主軸上下端均有兩個嚴格旋緊的螺母。其轉鼓壁鋪有襯網，有利于濾液的流通。物料接觸的過濾介質采用尼龍濾布，由用戶自行選定。
•機殼部分：由機蓋、機殼用螺釘連接而成，機殼底部中央有一卸料用的圓孔。另有一孔道與排液管相通，用以排出濾液。機殼用螺栓固定于底板上。
•機架部分：機架由底板及兩個A字型支架支撐，支架上端與橫梁連接，橫梁用于懸吊整個轉動部分及安裝電機等。
•制動裝置部分：該部分主要由支架、制動軸、左右螺母、制動手輪、制動鋼帶等件組成。制動鋼帶呈開口環形，制動鋼帶一邊鉸接于支架上，開口的一邊通過一對左、右螺母與制動軸相連。當需剎停轉鼓時，旋轉制動手輪進行制動剎車。
•電器控制部分：電器控制部份由主電控柜和現場操作按鈕箱組成。主電控柜采用前、后開門形式，內置電器元件，前門裝有和指示燈、按紐和電壓電流顯示表。

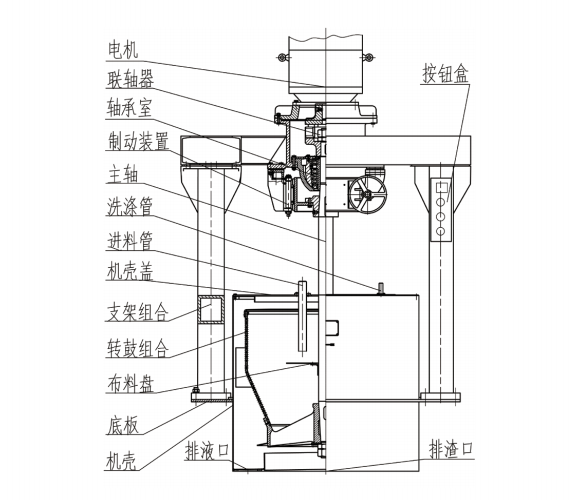

上懸式人工卸料離心機結構簡圖♦ 離心機主要性能特點
•該類離心機技術性能先進、可靠、安全、高效。自動化程度較高，故障率少，維護方便，運行成本低，使用壽命長。
•該類離心機分離效果好，分離出的濾餅含濕率低。
•該類離心機的整個操作過程都在封閉情況下進行，對環境無污染。
♦ 離心機概述與適用范圍
上懸式人工卸料離心機是一種上懸式、人工卸料、間隙操作過濾型離心機，利用轉鼓高速運轉下的離心力實現離心分離。
上懸式人工卸料離心機結構簡單，操作方便，能耗低、分離效果好。該離心機主要適應于懸浮液濃度20%—60%之間，懸浮液固相粒度在0.05—2mm之間的物料的分離。適于化工行業分離中細顆粒物料，如碳酸鈣、輕質碳酸鈣、磷酸鈣等。特別適應于氯化鉀(鉀肥)的脫水分離。
♦ 離心機功能原理
工作原理(參見結構原理圖)：在轉鼓中速旋轉狀態下，懸浮液由進料管引入分布至轉鼓內壁，在離心力作用下，懸浮液中大部份液相物通過濾布及轉鼓濾孔甩出轉鼓，由機殼收集經排液管排出機外。固相物則由濾布截留在轉鼓內壁上形成濾渣層。當轉鼓內濾渣層堆積至上限容積時，停止進料，轉鼓轉速切換至高速運轉狀態，對濾渣層作進一步脫水分離，脫水分離完畢，關停電機，轉鼓轉速降至停止?fàn)顟B(tài)，由人工輔助卸料，濾渣經排渣口排出機外，從而完成一個進料、脫水、卸料工序過程。卸料完畢，轉鼓重新啟動至中速運轉狀態，進入下一個循環過程，其分離時間長短隨物料性質不同而異，由用戶根據需要確定。如需對物料洗滌，可以不停機，在進料完畢后加入適量洗滌水進行洗滌，再進入高速脫水分離。

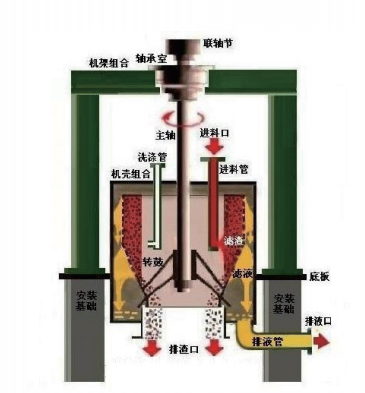

上懸式人工卸料離心機結構原理圖♦ 離心機主要技術參數及材質
參數名稱/型號
XR1000-N
XR1250-N
XR1320-N
轉鼓直徑
1000
1250
1320
轉鼓高度
870
1055
1274
轉鼓轉速(r/min)
970
970
970
最大分離因數
520
658
680
最大裝料量
300
450
900
卸料方式
人工下部卸料
人工下部卸料
人工下部卸料
電機功率
15
22
45
機器外型尺
長×寬×高2210×1610×3150
2210×1770×4000
2310×1610×4105
離心機質量
3800
4100
5500
材質
轉鼓、外殼、機蓋等與物料接觸部位材質可選用304、316L不銹鋼，或2205、2507雙相不銹鋼，或TA2鈦材；轉鼓底可選用鑄鋼件襯包304、316L不銹鋼或2205、2507雙相不銹鋼或TA2鈦材。主軸：45號鋼；軸承室：ZG35；底板：Q235-A ♦ 離心機質量保證
質量保證手段：產品設計制造檢驗按JB/T4064《上懸式離心機》等技術標準及GB/T19001 idt ISO9001等質量管理體系標準進行，確保產品質量和性能符合設計圖樣、技術標準和用戶要求。
